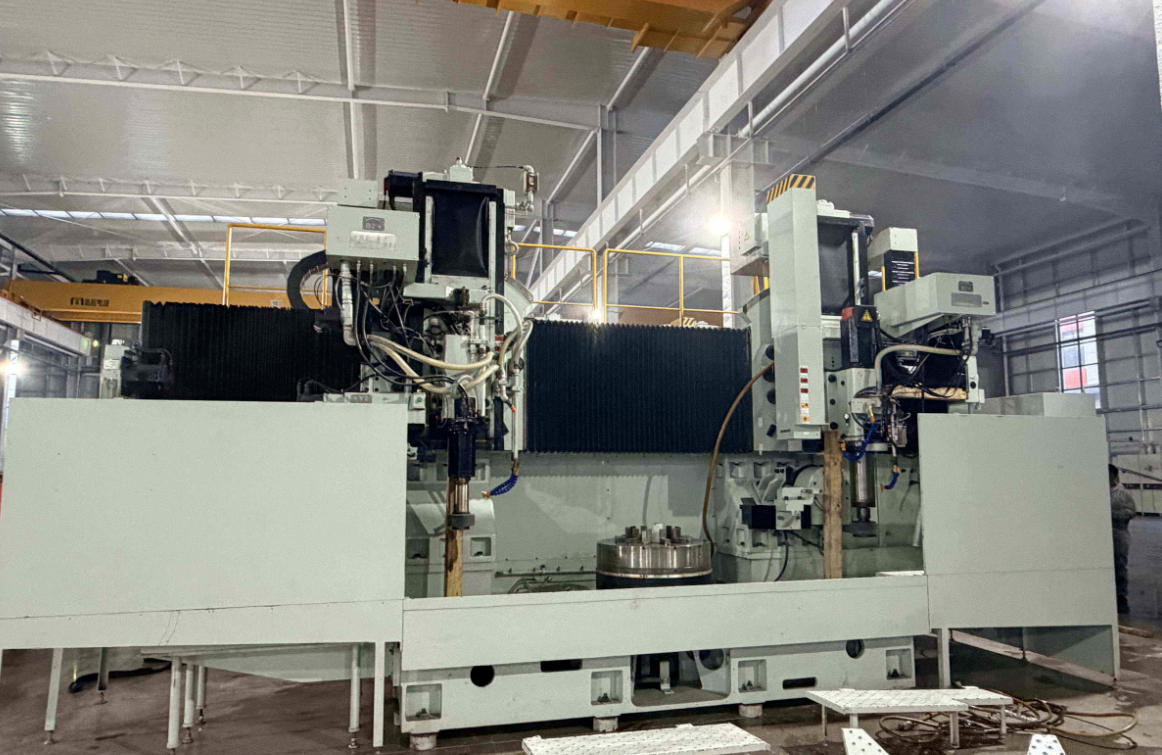

住友SAR80-141立式多面磨床

品牌：住友

型号：SAR80-141

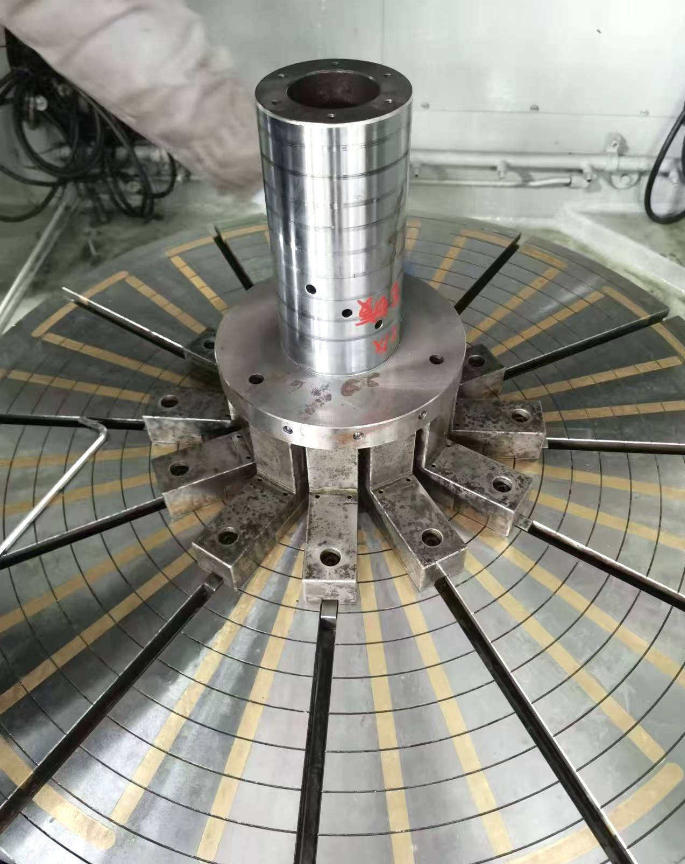

1. 工作台直径（电磁吸盘）：800mm

2. 最大回转直径：900mm

3. 最大磨削外径：800mm

4. 最小磨削内径（砂轮直径 φ180mm 时）：φ250mm

5. 最大加工高度（含工装夹具高度 50mm）：550mm

6. 最大承载重量（含电磁吸盘）：800kg

7. 工作台转速（单方向旋转）：5~60r/min

8. 设备外形尺寸（机床本体所需占地面积）：约 7100×3800mm

9. 设备总高度：约 4600mm

10. 设备总重量：约 34000kg（34 吨）

二、左侧砂轮磨头

1. 砂轮尺寸（外径 × 厚度 × 内径）：255×80×101.6mm

2. 主轴转速（可正反转）：2000~3000r/min

3. 磨头上下移动行程：700mm

4. 磨头中心左右移动行程（砂轮轴垂直状态下）：

1. 工作台中心向右：0mm

2. 工作台中心向左：2050mm

5. 左右移动进给速度：1~6000mm/min

6. 上下移动进给速度：1~3000mm/min

7. 磨头回转角度：垂直方向 ±31°

8. 磨头回转速度：1~80°/min（最低 0.2r/min）

9. 磨头手轮进给刻度（不同倍率）：

1. ×1 倍率：0.0001mm

2. ×10 倍率：0.001mm

3. ×100 倍率：0.01mm

4. ×1000 倍率：0.1mm

三、右侧砂轮磨头

1. 砂轮尺寸（外径 × 厚度 × 内径）：

1. 标准规格：355×80×127mm

2. 可选规格（适配最小内径 180mm）：305×80×101.6mm

3. 备注：不附带 180mm 内径专用砂轮

2. 主轴转速（可正反转）：1500~3000r/min

3. 磨头上下移动行程：700mm

4. 磨头中心左右移动行程（砂轮轴垂直状态下）：

1. 工作台中心向右：1550mm

2. 工作台中心向左：0mm

5. 左右移动进给速度：1~6000mm/min

6. 上下移动进给速度：1~3000mm/min

7. 磨头回转角度：垂直方向 ±31°

8. 磨头回转速度：1~80°/min（最低 0.2r/min）

9. 磨头手轮进给刻度（不同倍率）：

1. ×1 倍率：0.0001mm

2. ×10 倍率：0.001mm

3. ×100 倍率：0.01mm

4. ×1000 倍率：0.1mm

四、左侧砂轮头用砂轮修整器

1. 进给速度：1~2000mm/min

2. 最大移动量：100mm

3. 手轮进给刻度（不同倍率）：

1. ×1 倍率：0.0001mm

2. ×10 倍率：0.001mm

3. ×100 倍率：0.01mm

4. ×1000 倍率：0.1mm

五、右侧砂轮头用曲面修整器

1. 摆角角度（以水平位置为基准）：±30°

2. 进给速度：1~288°/min

3. 修整半径范围：170~370mm

4. 手轮进给刻度（不同倍率）：

1. ×1 倍率：0.0001mm

2. ×10 倍率：0.001mm

3. ×100 倍率：0.01mm

4. ×1000 倍率：0.1mm

六、机内测量装置（固定于右侧砂轮头）

1. 测量范围（内径及外径通用）：φ100~800mm

------以上数据仅供参考 具体以实际为准------
