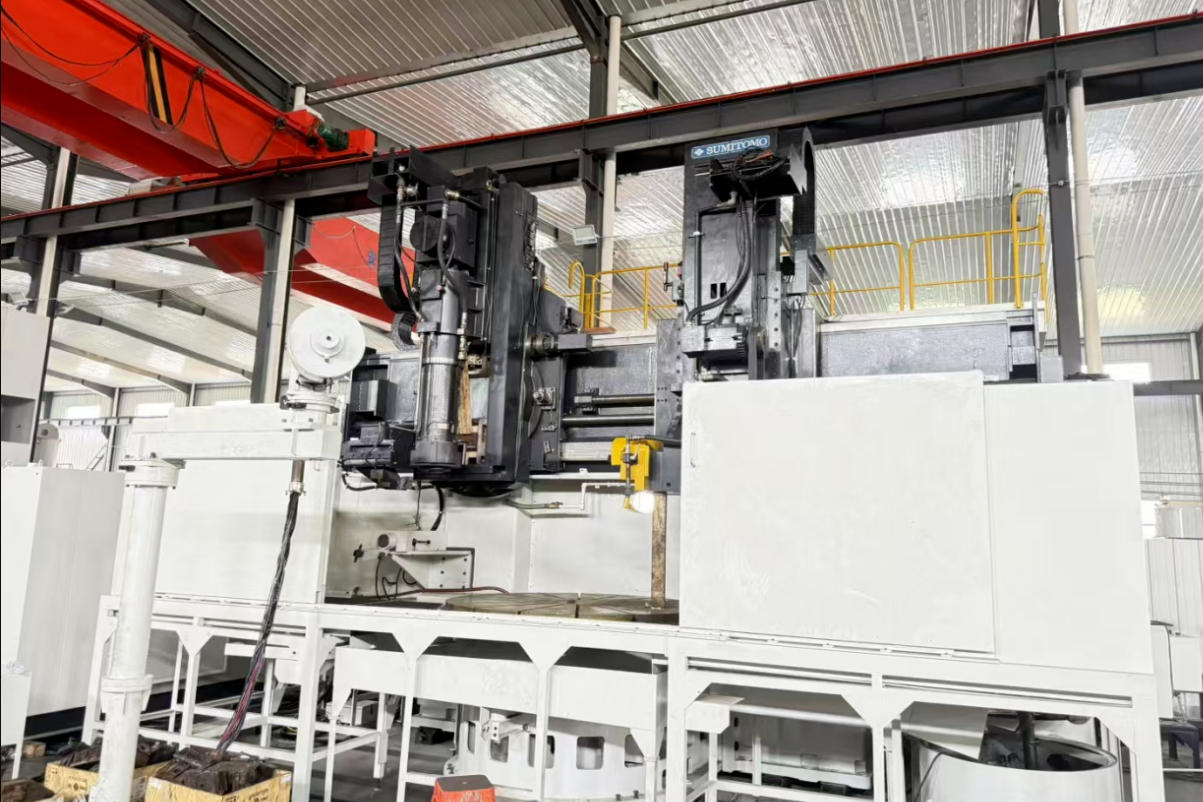

1. 日本住友 SUMITOMO数控立式圆台平面磨床
2. 工作台直径：2000mm
3. 最大回转直径：2500mm
4. 最大磨削外径：2000mm
5. 最小磨削内径：400mm
6. 最大加工高度（含工装夹具高度 200mm）：700mm
7. 最大承载重量：3500kg
8. 工作台转速（支持正反转）：1~30r/min
9. 设备外形尺寸（机床本体所需占地面积）：约 7600×6000mm
10. 设备总高度：约 5000mm
11. 设备总重量：约 55000kg（55 吨）
1. 砂轮尺寸（外径 × 厚度 × 内径）：450×125×203.2mm（最大厚度 270mm）
1. 一般磨削时的砂轮直径：350mm
2. 径向修整时的砂轮直径：参照附图 2-7
2. 主轴转速（仅正转）：1500~2500r/min
3. 磨头上下移动行程：1090mm
4. 磨头回转角度：±15°
5. 磨头回转速度：1~80°/min（最低 0.2r/min）
6. 回转手轮进给刻度（不同倍率）：
1. ×1 倍率：0.001°/ 格
2. ×10 倍率：0.01°/ 格
3. ×100 倍率：0.1°/ 格
7. 磨头中心左右移动行程（砂轮轴垂直状态下）：
1. 工作台中心向右：0mm
2. 工作台中心向左：1950mm
8. 左右移动进给速度：1~6000mm/min
9. 上下移动进给速度：1~1500mm/min
10. 磨头手轮进给刻度（不同倍率）：
1. ×1 倍率：0.001mm / 格
2. ×10 倍率：0.01mm / 格
3. ×100 倍率：0.1mm / 格
1. 砂轮尺寸（外径 × 厚度 × 内径）：环形 450×125×203.3mm
2. 主轴转速（仅正转）：1500~2500r/min
3. 磨头上下移动行程：820mm
4. 磨头中心左右移动行程（砂轮轴垂直状态下）：
1. 工作台中心向右：1700mm
2. 工作台中心向左：70mm
5. 左右移动进给速度：1~6000mm/min
6. 上下移动进给速度：1~1500mm/min
7. 磨头手轮进给刻度（不同倍率）：
1. ×1 倍率：0.001mm / 格
2. ×10 倍率：0.01mm / 格
3. ×100 倍率：0.1mm / 格
1. 进给速度：1~500mm/min
2. 最大移动量：120mm
3. 手轮进给刻度（不同倍率）：
1. ×1 倍率：0.001mm / 格
2. ×10 倍率：0.01mm / 格
3. ×100 倍率：0.1mm / 格
1. 首摆角度（以砂轮轴垂直位置为 0° 基准）：±90°
2. 进给速度：1~21600°/min（最低 60r/min）
3. 最大修整半径：55mm
4. 手轮进给刻度（不同倍率）：
1. ×1 倍率：0.001°/ 格
2. ×10 倍率：0.01°/ 格
3. ×100 倍率：0.1°/ 格
1. 供给电源：三相交流 200V 50Hz（电压变动 ±10% 以内）
2. 主回路：三相交流 200V 50Hz
3. 操作回路：单相交流 100V 50Hz
4. 总电气容量：约 130KVA
5. 最大需要率：70%
1. 工作台驱动用电机：4P 11KW 1 台
2. 左侧砂轮用电机：AC 主轴电机 22/30KW 1 台
3. 右侧砂轮用主轴电机：AC 主轴电机 15/18.5KW 1 台
4. 砂轮头左右送进用伺服电机：MODEL α22/1500 2 台
5. 砂轮头上下送进用伺服电机：MODEL α22/1500 2 台
6. 左侧砂轮头旋回用伺服电机：MODEL α6/3000 1 台
7. 左侧砂轮头附带修整器用伺服电机：MODEL α3/3000 1 台
8. 径向修整器用伺服电机：MODEL α3/3000 2 台
9. 砂轮润滑泵用电机：2P 3.7KW 2 台
10. 工作台润滑泵用电机：4P 0.1KW 1 台
11. 集尘装置用电机：2P 2.2KW 1 台
12. 磨削液泵用电机：4P 3.7KW 1 台
13. 液压泵用电机：4P 3.7KW 1 台
