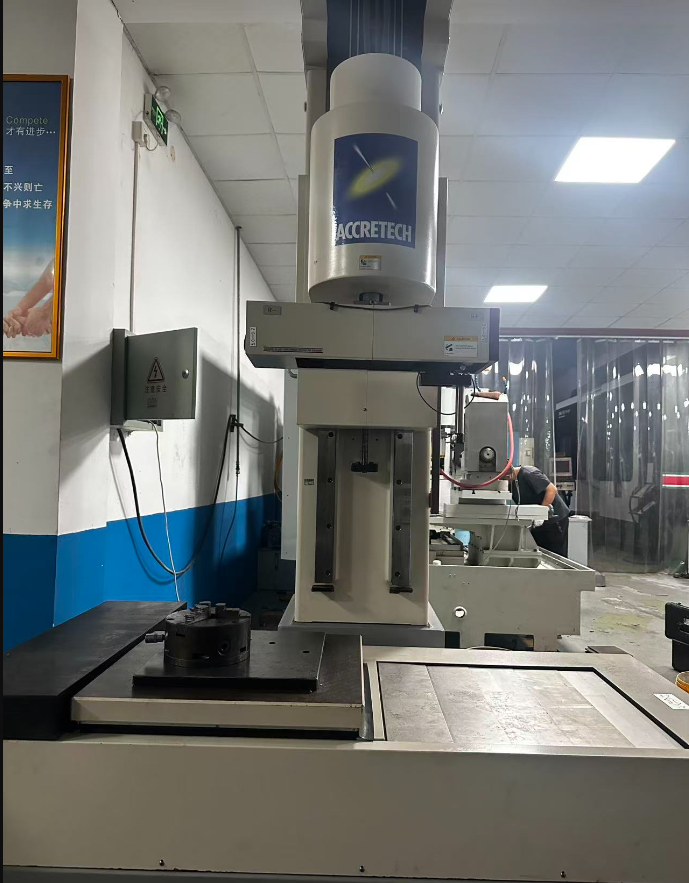

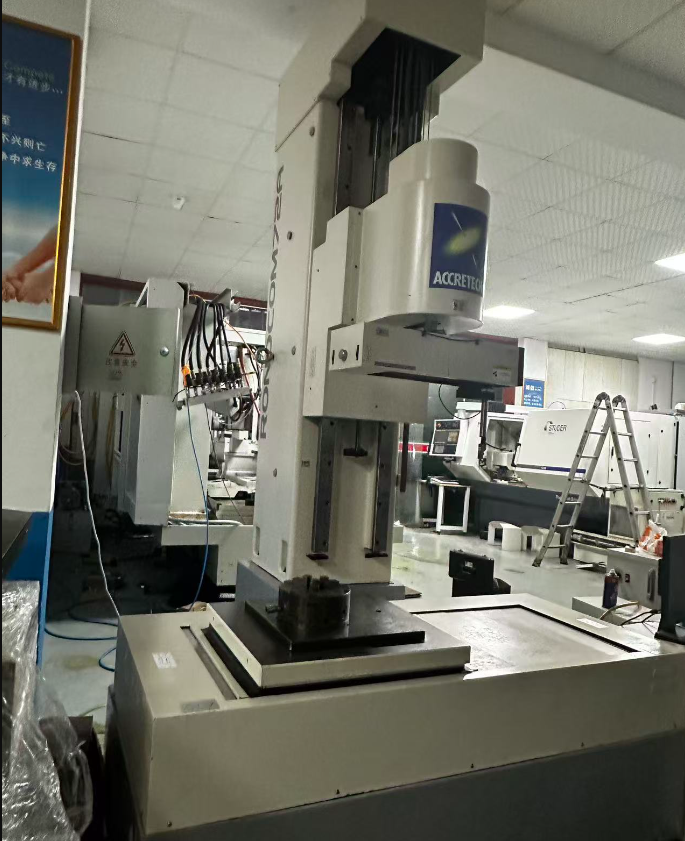

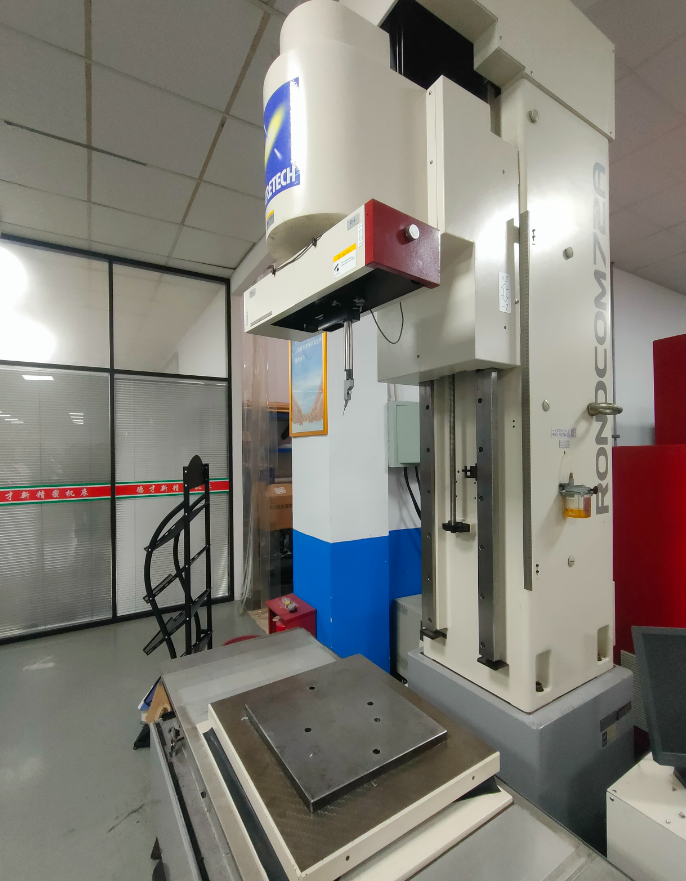

日本东京精密RONDCOM 72A圆度仪

型号： 72A

1. 测量范围：最大测量直径φ450mm，最小测量内径为测针直径+2mm以上，左右进给范围

（X轴）600mm，前台进给范围（Y轴）50mm，上下进给范围（Z轴）1000mm，最大装载直径φ900mm。

2. 精度：回转精度（JIS B7451）0.06um，使用测臂时为0.08um；直线度精度2um/200mm、5um/600mm，使用测臂时为2um/200mm；平行度精度上下方向（Z轴）2um/100mm，使用测臂时为3um/100mm。

3. 驱动速度：回转方向测量时2/min，自动调中心时10/min；上下方向测量速度为0.6、1.5、6mm/s，最大30mm/s。

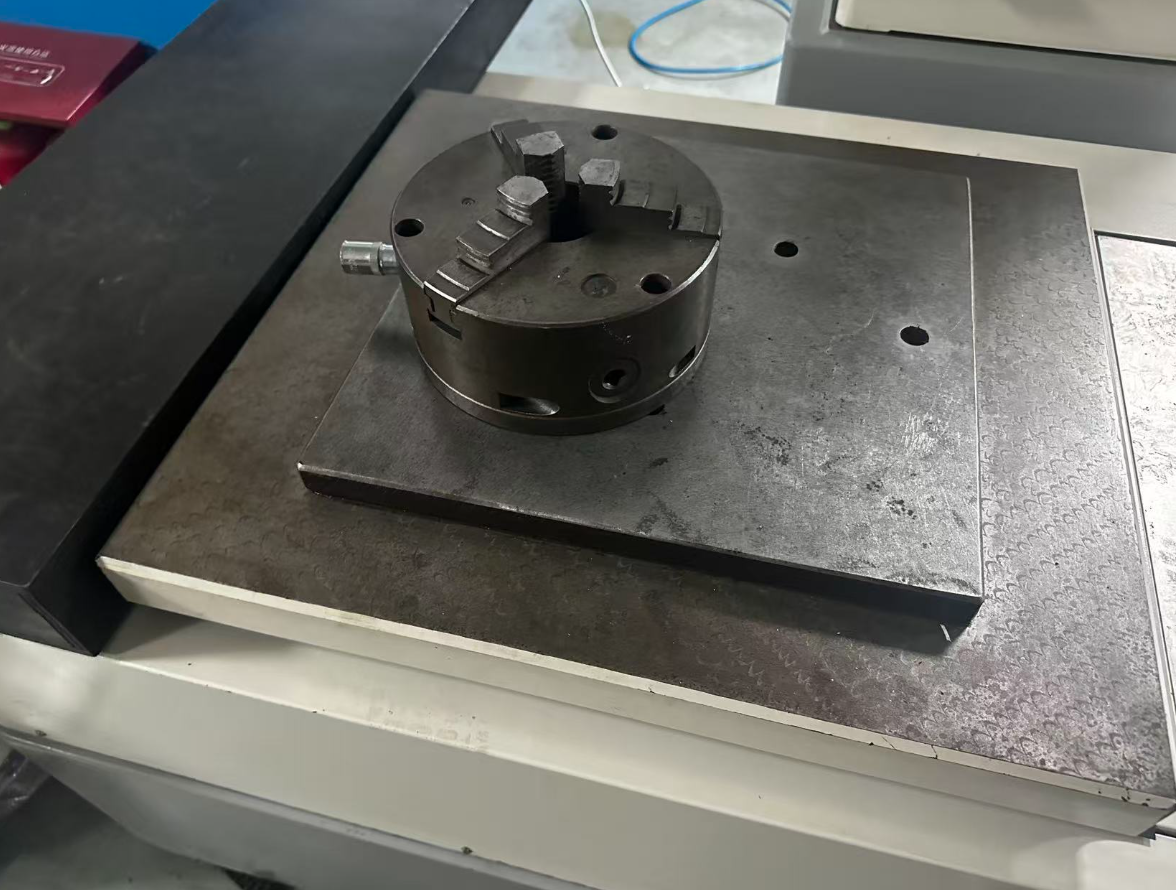

4. 工作台：尺寸为600mm（W）×55mm（D），装载质量200kg。

5. 测针：形状为φ1.6mm超硬球，测量力70mN。

6. 圆度评价方法：MZC（最小领域中心法）、LSC（最小平方中心法）、MIC（最大内接圆中心法）、MCC（最小外接圆中心法）、NC。

7. 功能：具有CNC测量功能、自动调垂直功能、半自动测量、自动调中心功能、刻痕迹记录功能（水平/角度/游标）、参数的设计对照、实时显示功能。

8. 滤波种类：数字滤波器（2RC/高斯），回转方向为15、50、150、500、15 - 150、15 - 500峰/回转，直动方向为0.025、0.08、0.25、0.8、2.5、8mm。

9. 显示器：彩色显示器（15英寸）。

10. 电源：AC220V，50/60Hz。

11. 耗电量：3kVA。

12. 空气源：0.5 - 0.7MPa，30L/min。

13. 外形尺寸：2850×3300×3000。

14. 重量量：3100kg。
