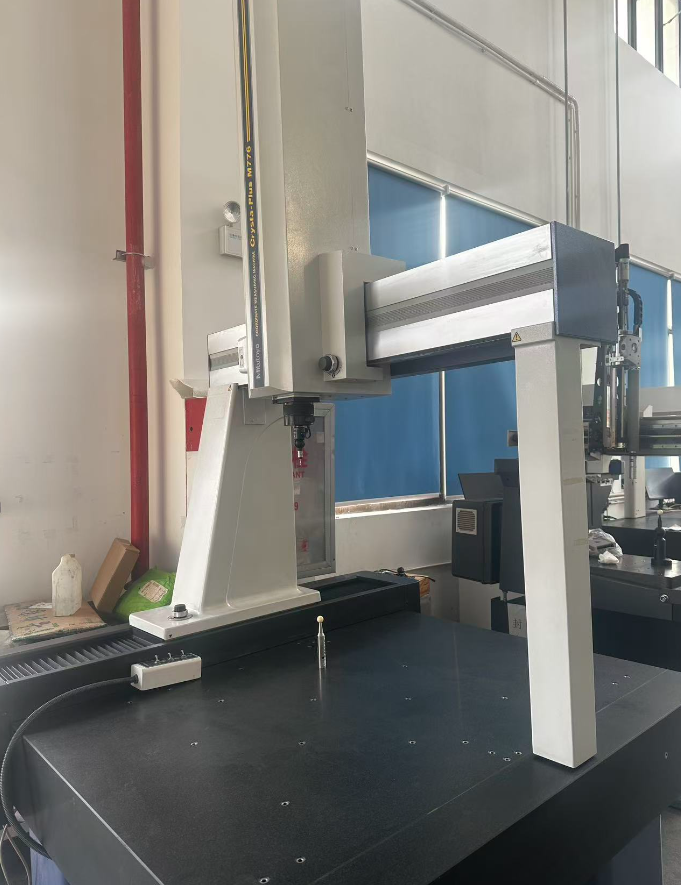

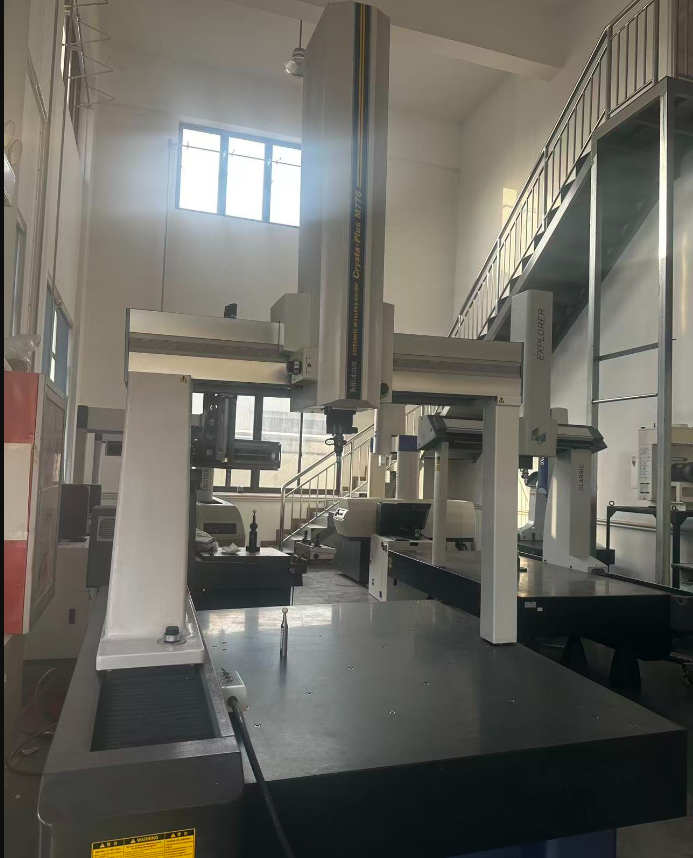

日本三丰 Crysta-Plus M776 三坐标测量机

型号：M776

产地：日本

一、测量能力

• 测量范围：X轴 700 mm；Y轴 700 mm；Z轴 600 mm

• 最大工件高度：510 mm

• 最大工件承重：180 kg（396 lbs）

• 精度指标（20℃环境）：

◦ 指示误差 E = (3.0 + 4L/1000)\ \mu\text{m}（L为测量长度，单位mm）

◦ 探测误差 R = 4.0\ \mu\text{m}（部分实测值可达1.7 μm）

二、机械与环境

• 结构类型：桥式手动气浮式三坐标测量机

• 气源要求：气压 0.4 MPa（4 kgf/cm²），耗气量 50 L/min（1.80 CFM）

• 温度适应：16℃~26℃，自带温度补偿功能

• 工作台配置：带 M8×1.25 螺纹孔用于工件装夹

三、功能与特点

• 操作方式：手动浮动控制，支持全行程连续微动进给

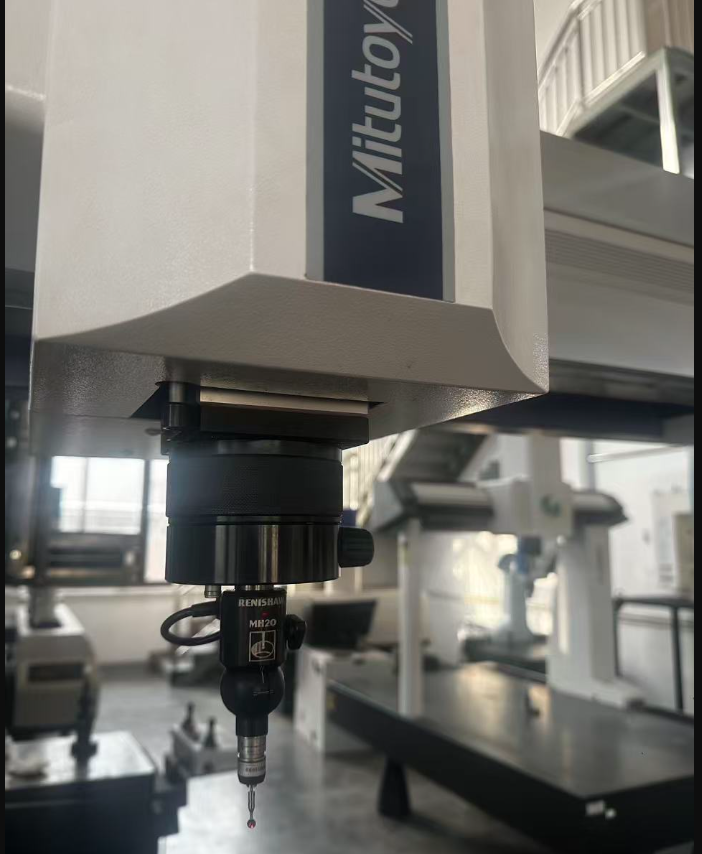

• 探测系统：兼容接触式测头，可扩展非接触式扫描测头

• 数据输出：支持连接 MeasurLink 数据管理系统

-----以上数据仅供参考  具体以实际为准----
