KONDO大承重 轧辊外园磨磨床 （轴类零部件母机）既将运回中国������ 加工长度2500直径900 全数控编程系统 法那克21i 谬级精度 进给0000超精密型 2006年原装机 超丝滑静音

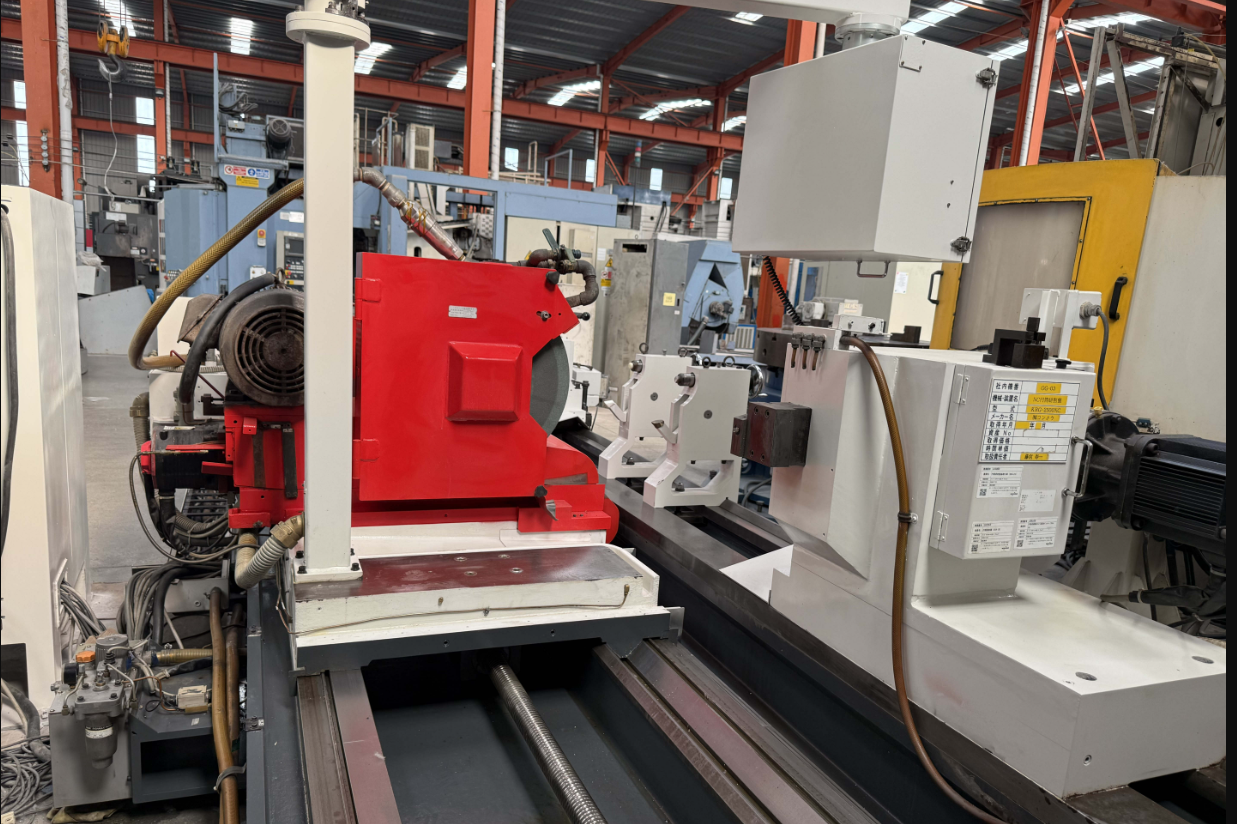

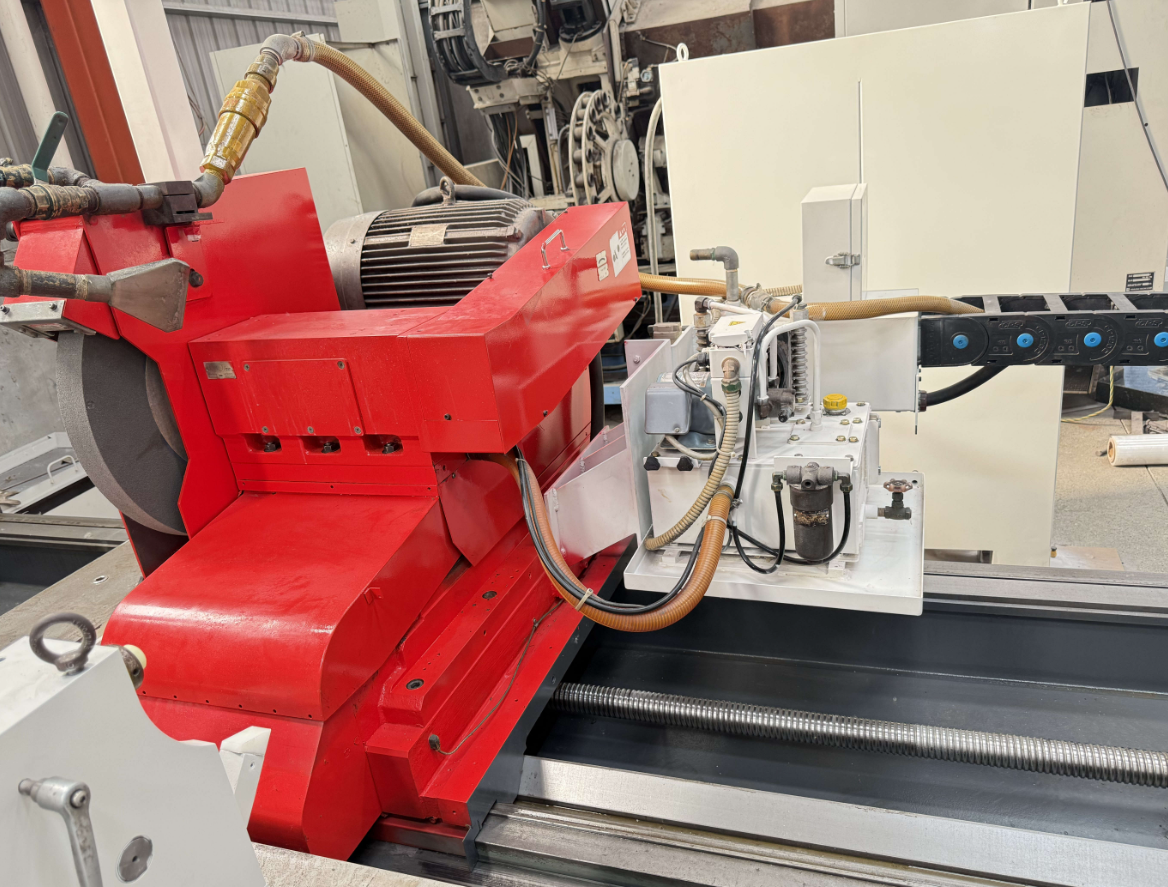

（河北车间）日本 KONDO大承重 轧辊外园磨磨床

产地：日本

系统：法那克21i

2006年原装机

中心间最大距离：2500mm

工作台上的摆幅：φ900mm

研磨直径：φ20~φ650mm

中心间最大负荷：1000Kg

砂轮尺寸（外径×宽×内径）：φ610×75×φ203.2

 转速级数（逆变器控制）：4 段

转速（砂轮 φ610 - 45M 规格）：1410min⁻¹

砂轮前后进给

移动量（进给量）：430mm  移动最小设定单位：φ0.001mm

手动脉冲发生器 ：×1 对应 φ0.001mm；×10 对应 φ0.01mm；×100 对应 φ0.1mm

进给速度：G00 为 3000mm/min；G01 为 0.001~3000mm/min

砂轮横向进给

移动量：2785mm 移动最小设定单位：0.001mm

手动脉冲发生器 ：×1 对应 0.001mm；×10 对应 0.01mm；×100 对应 0.1mm

进给速度：G00 为 6000mm/min；G01 为 0.001~3000mm/min

主轴

旋转方式：皮带传动非旋转式

锥孔（型号）：MT No.5

通孔直径：φ40mm

转速级数（数控控制）：无级变速

转速（常用转速）：10~150min⁻¹

最大转速：300min⁻¹

心轴台

类型：手动液压两用型

锥孔（型号）：MT No.5

通孔直径（在弹簧夹头部分）：φ25mm

手动顶尖行程：100mm

液压顶尖行程：50mm

电机

砂轮轴用：15Kw   工作主轴用（带减速机）：4.4Kw

砂轮台前后进给用（X 轴）：2.1Kw   砂轮台横向进给用（Z 轴）：4.2Kw

砂轮轴润滑泵用：0.1Kw    滑动面润滑用：0.060Kw

研磨剂用：0.25Kw       床身清洗用：0.18Kw

主轴

传动方式：皮带传动非旋转式

锥孔型号：MT No.5    通孔直径：φ40mm

转速变换级数：由数控系统控制，无级变速

转速（常用转速）：10 - 150min⁻¹

最大转速：300min⁻¹

顶针台

类型：手动液压两用型

锥孔型号：MT No.5

通孔直径（在弹簧夹头部分 ）：φ25mm

手动顶尖行程：100mm

液压顶尖行程：50mm

电机

砂轮轴用：15Kw

工作主轴用（带减速机）：4.4Kw

砂轮台前后进给用（X轴）：2.1Kw

砂轮台横向进给用（Z轴）：4.2Kw

砂轮轴润滑泵用：0.1Kw

滑动面润滑用：0.060Kw

-------以上数据仅供参考 具体以实际为准-----
