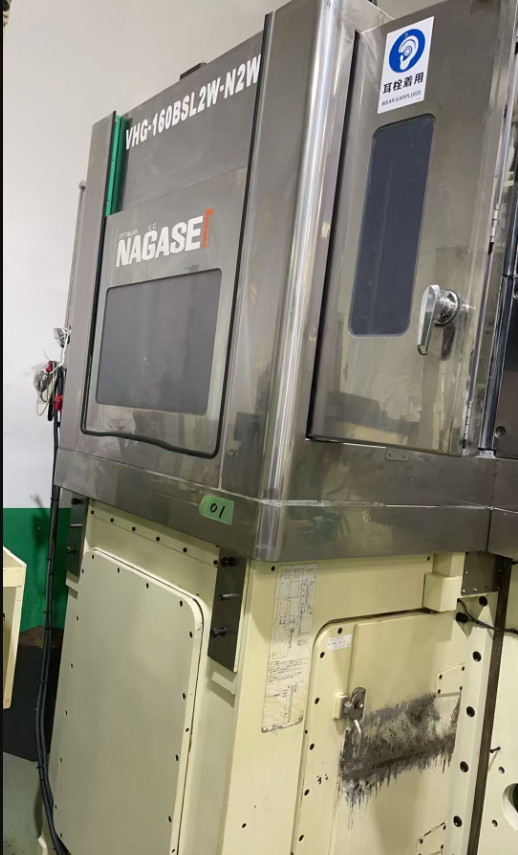

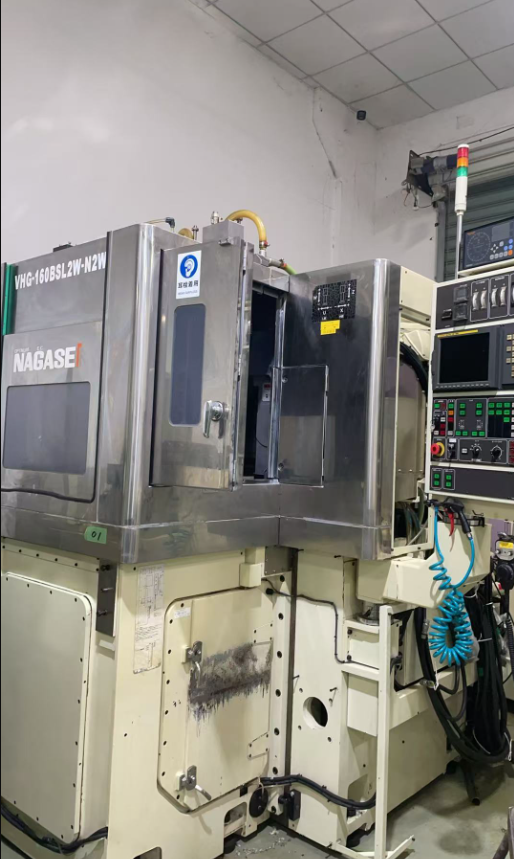

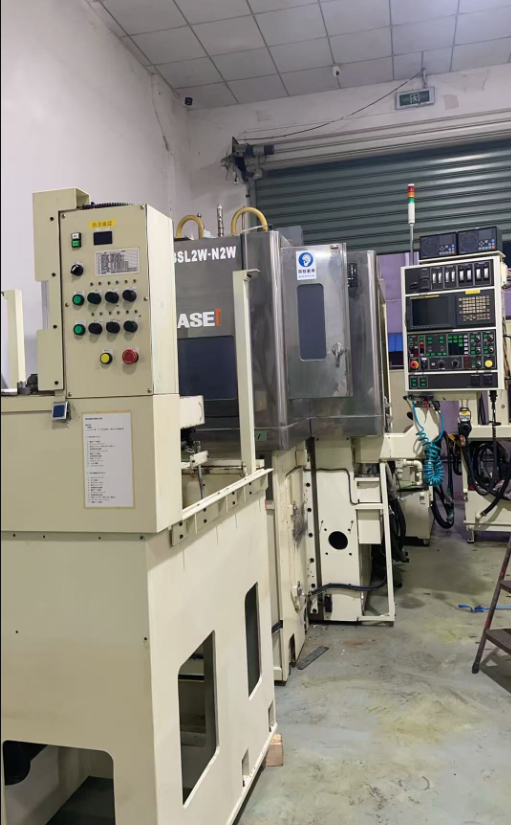

日本长濑NAGASE VHG-160B涡轮叶片榫齿精密立式高往复成型磨（昆山展厅）

型号： VHG-160B 2W

产地：日本

系统：发那科

研磨长度：160mm（最大）

• 研磨宽度：80mm（最大）

• 加工余量：6mm（最大）

• 最大重量（含工装夹具）：25kg（最大）

2）工作台

• 类型：鞍型静压高速消振工作台

• 行程：100～160mm（手动连续可调）

• 往复次数：150次/分钟（最大）

• 曲轴运动

• 互锁升降机构（逆相位计数器机构）

• 定位停止位置：

1. 上端行程调整

2. 中间顶紧及工件交换

3. 下端

• 搭载最大重量（含工装夹具）：25kg（最大）

3）左右水平切入轴（数控轴名称 X、Y）

• 滑动导向面

• 驱动方式：滚珠丝杠+AC伺服电机

• 光栅尺反馈（最小分辨率0.1μm）

• 最大移动量：-110～+120mm

• 进给速度：3000mm/分钟

• 最小设定单位：0.1μm

• 手动手轮进给：最小设定单位的×1倍、×10倍、×100倍三档

4）左右前后对位轴（数控轴名称 U、V）

• 滑动导向面

• 驱动方式：滚珠丝杠+AC伺服电机

• 光栅尺反馈（最小分辨率0.1μm）

• 最大移动量：165mm

• 进给速度：3000mm/分钟

• 最小设定单位：0.1μm

• 手动手轮进给：最小设定单位的×1倍、×10倍、×100倍三档

5）左右砂轮轴

• 轴承：精密角接触球轴承

• 砂轮尺寸：φ250～φ405×80×φ127mm

• 砂轮最大转速（变频器可调驱动）：2000min⁻¹（最大）

6）修整装置

• 类型：悬臂式旋转修整器（精密角接触球轴承支撑）

• 滚轮直径：φ160×90×φ52mm

• 转速（旋钮可调）：2400min⁻¹（最大）

7）主要电机

• 主砂轮轴电机（变频器控制）：15kW 6极×2

• 工作台驱动电机（发那科主轴电机）：7.5kW 相当

• 切入轴伺服电机（AC伺服）：1.4kW 相当×2

• 前后用伺服电机（AC伺服）：1.4kW 相当×2

• 静压油压泵电机（变频器控制）：1.5kW

• 油压油温调节装置：2.35kVA（AKZ-438）

• 油回收泵电机（变频器控制）：0.4kW

• 研磨液泵电机：0.9kW

• 旋流器电机：2.2kW

• 研磨液调温装置（空冷）：1.96kVA（AKZJ-458）

• 研磨液加热器：3kW（单相）

• 油雾分离器：15W

• 雾收集器：0.2kW

• 旋转修整器：1.5kW×2

※各电气容量因设计进度可能发生变更。

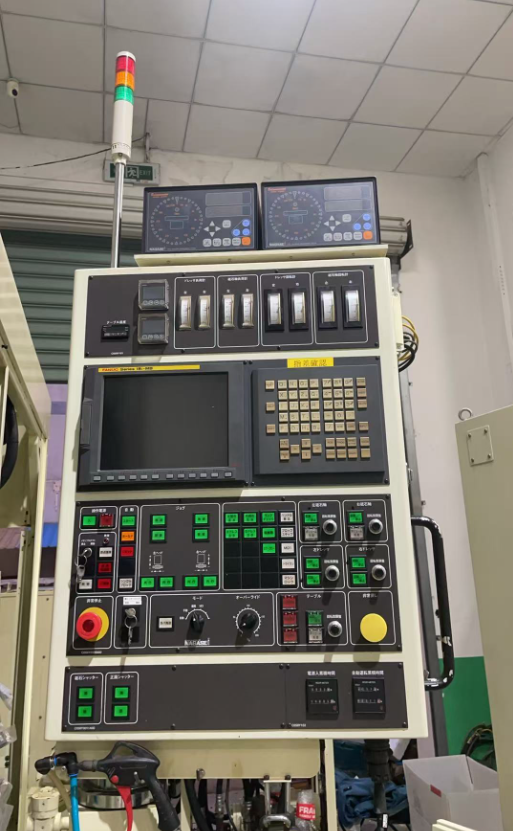

8）控制装置特征

• 4轴控制数控装置（发那科 18i-MB）

• 显示：10.4英寸彩色LCD&MDI

• 内置PMC

• 最小设定单位：0.1μm

• 刀具补偿数量：32组

• 程序存储数量：63个

• 用户宏程序B

• 程序记忆长度（换算为纸带长度）：320m

• 通信接口：RS-232C I/F、PC卡I/F

  -----以上数据仅供参考 具体以实际为准------
