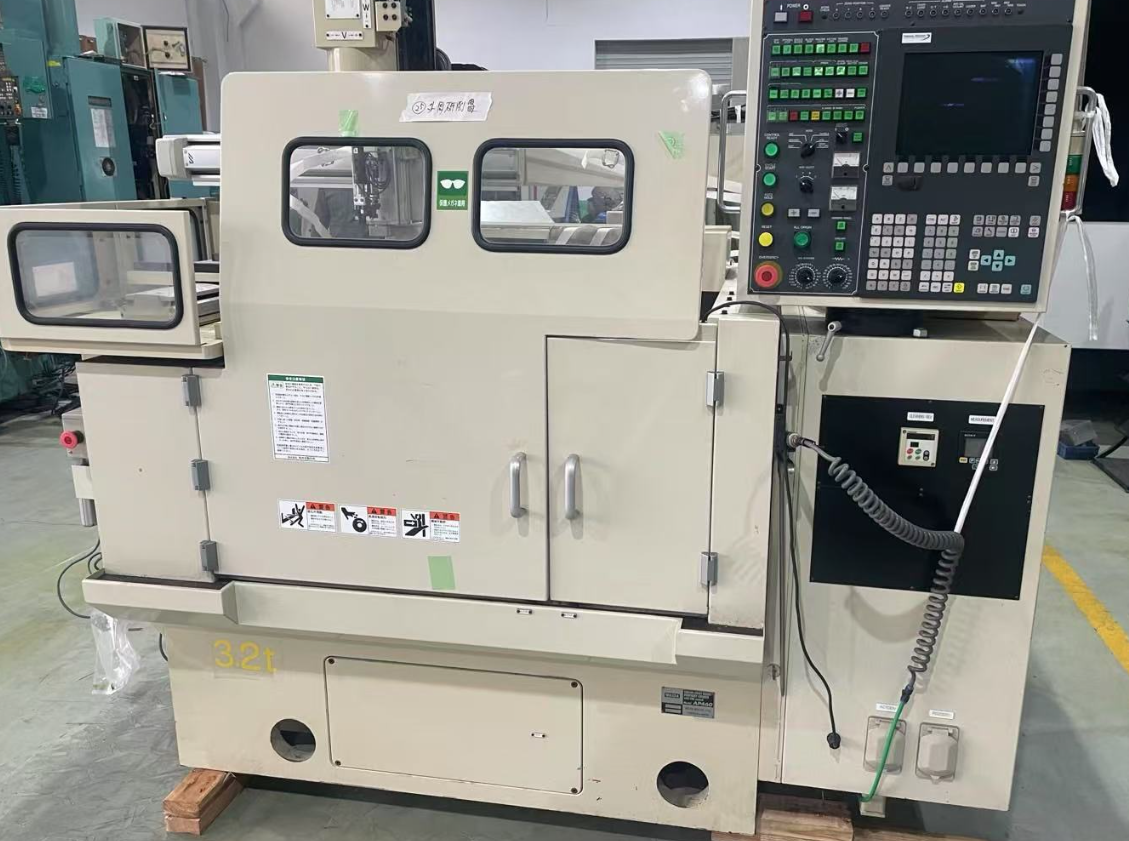

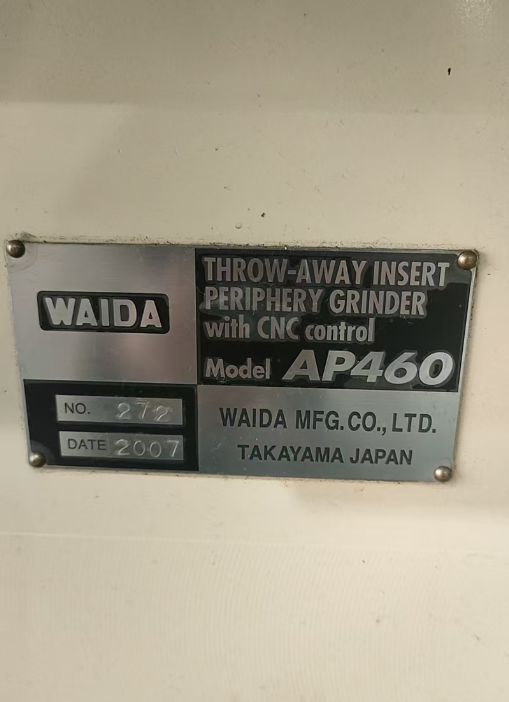

日本WAIDA AP460周边磨床

型号：AP460

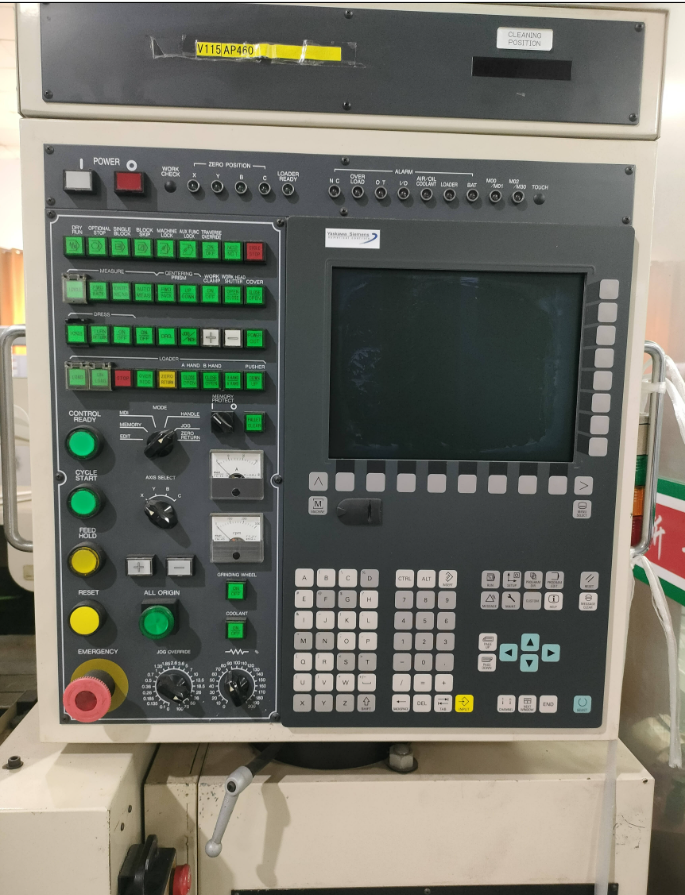

控制系统：安川Σ - Ⅴ系列 YS840DI

1：砂轮轴

砂轮：ASD 270 - 1/25D30

外形：直径350mm×总厚90mm×安装孔径

砂轮尺寸：直径260mm（与AP - 40用砂轮共用）

转速：300～3000min⁻¹

2：控制轴

 - X轴（砂轮切入）- Y轴（砂轮左右移动）- B轴（工件轴旋转）- C轴（变角工作台

 驱动电机：5.5kW 三相异步电机:

3：砂轮前后移动（X轴）

最大移动量：100mm 最大快速进给速度：10m/min  最小设定单位：0.0001mm

最小移动单位：0.0001mm   最小检测单位：0.0001mm

驱动电机：0.85kW AC伺服电机

4：砂轮左右移动及摆动（Y轴）

最大移动量：100mm 最大快速进给速度：10m/min

最小设定单位：0.0001mm 最小移动单位：0.001mm

最小检测单位：0.001mm

工作台夹具- 卡盘：通用油压液压缸外置式   行程：16mm

修整砂轮尺寸：外径φ125mm×孔径φ25.4mm×厚度20mm，直条型（同时安装数量：2片）  修整砂轮转速：300～1500转/分钟

驱动电机：0.85kW AC伺服电机（4）工件轴旋转（B轴）

最大快速进给速度：43200度/分钟（720度/秒）

最小设定单位：0.0001度  最小移动单位：0.001度   最小检测单位：0.001度

驱动电机：0.1kW 直流无刷伺服电机

工件摆动旋转（C轴）

最大移动量： -30度 ～ +36度

【注意】实际加工中，根据所使用砂轮的形状、工件尺寸、加工部位等条件

- 驱动电机：0.45kW AC伺服电机

 位置反馈：旋转刻度

  驱动电机：400W 交流电机

----- 以上仅数据供参考  具体以实际为准-------
