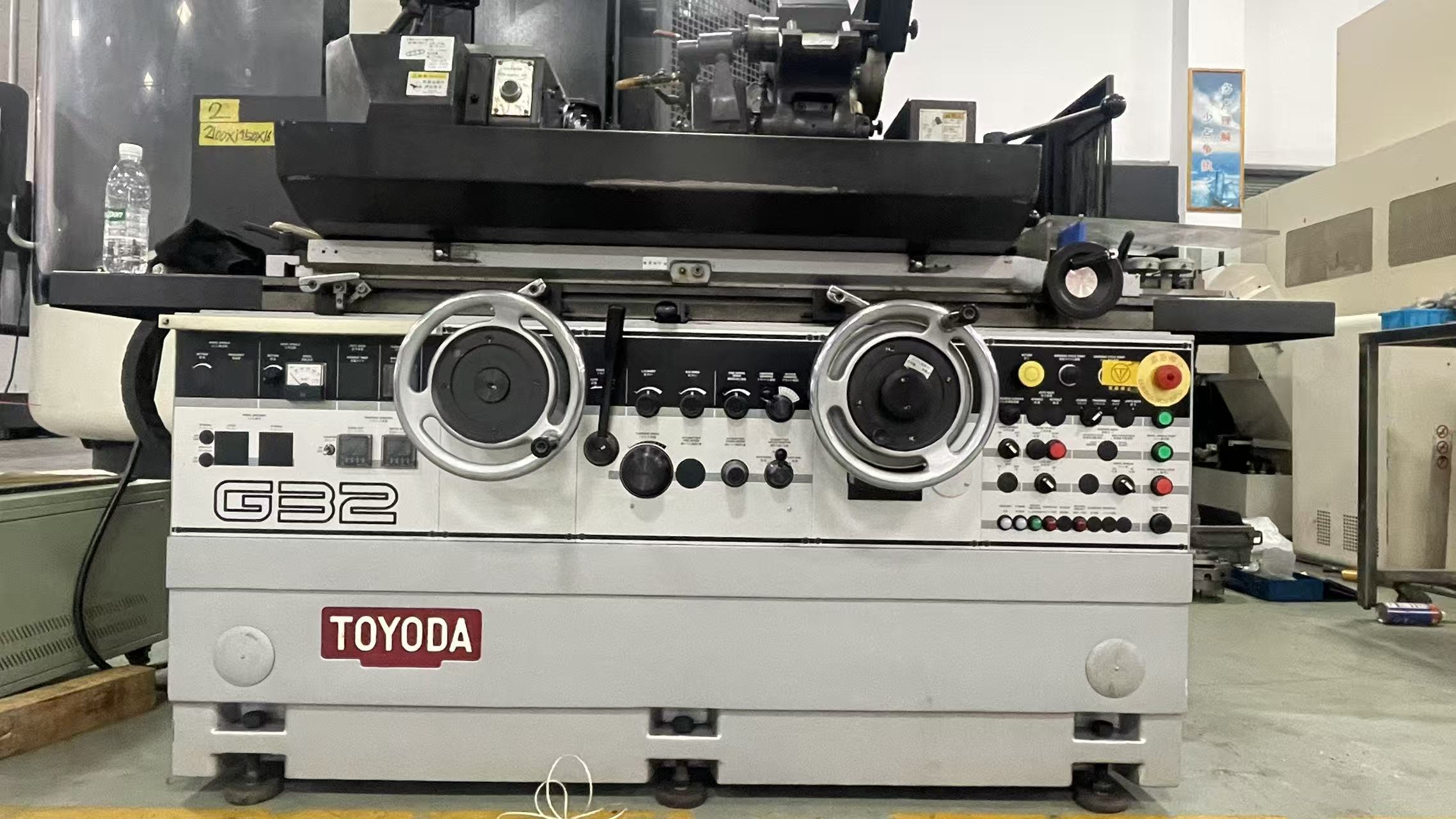

日本TOYODA丰田工机 G32 内外圆磨床（ 昆山展厅）

机型：G32

工作台上下行程：320mm

顶尖间距：500mm

可磨削直径范围：0~φ280mm

顶尖间最大承重质量：150kg

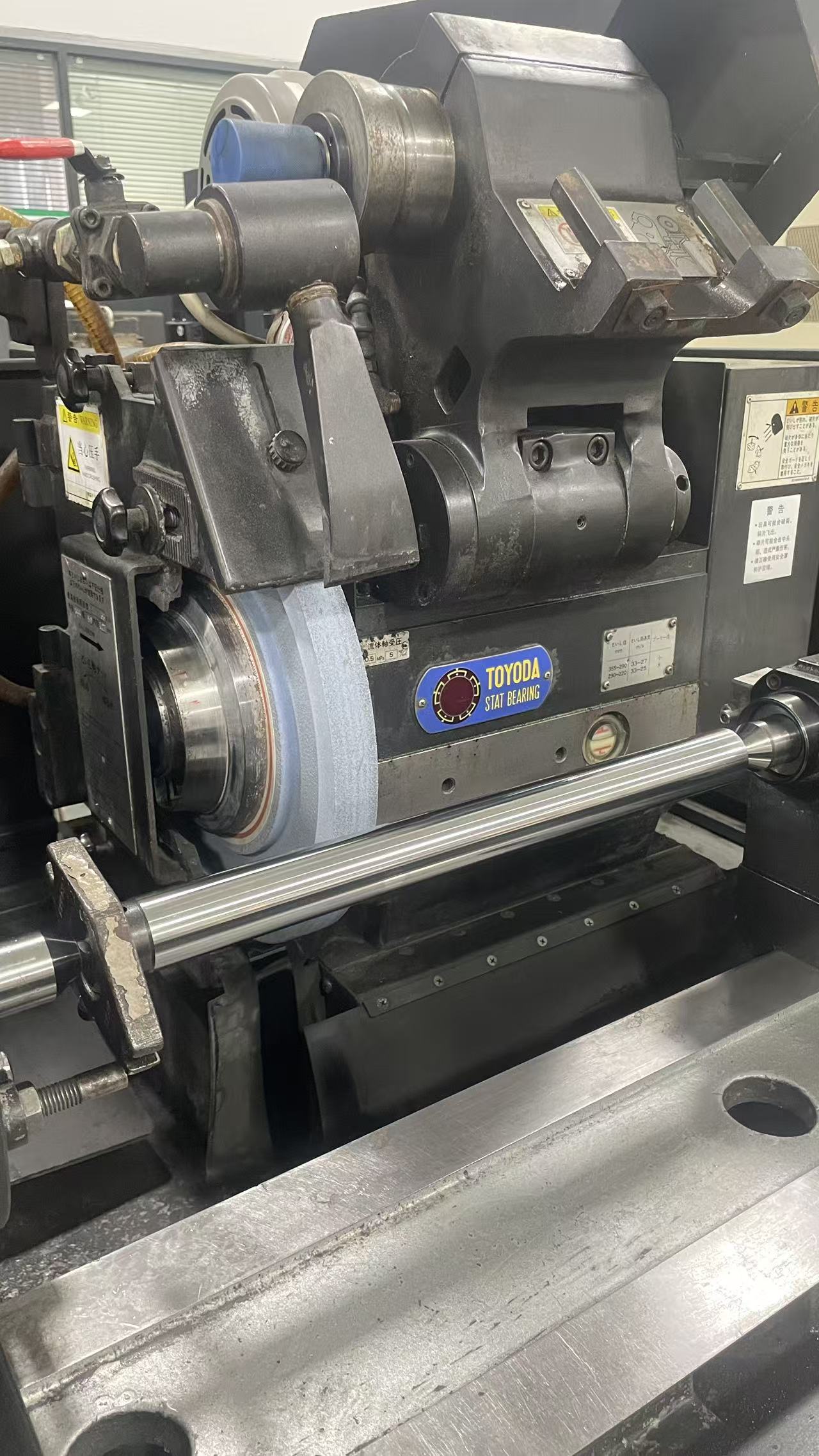

砂轮参数

砂轮外形（外径×厚度×内孔）：φ355×50×φ127（平形1号砂轮）

主轴转速：1795：2195min⁻¹   砂轮线速度：30【45】m/s

适配磨削外径范围：φ220~φ355mm

砂轮架参数

砂轮架全行程：220mm         手动进给行程：180mm

砂轮架位置调整行程：75mm

油压快进行程：40mm

砂轮架回转角度（逆时针-顺时针）：左右各30°

砂轮自动进给行程：1.6mm      拖板磨削间歇进给量：0.005~0.08mm

手轮每转动一圈进给量：2.0mm    手轮单刻度进给量：0.005mm

工作台参数

最小移动行程：5mm

工作台拖板移动速度：50~4000mm/min（环境油温25℃）

手轮每转动一圈进给量：20mm（特殊规格10：2）

工作台回转角度（逆-顺时针）：12.5°-5°，支持旋转轴固定切削

工件主轴台

顶尖锥度：MT.NO4

工件主轴内孔直径：φ22mm            主轴转速调节：无级调速

主轴转速区间：21~500min⁻¹

主轴回转角度（逆-顺时针）：90°~-30° 工件主轴承重：最大40kg（含工件、工装治具）

尾座顶尖台

顶尖锥度：MT.NO4                   尾座心轴伸缩行程：25mm

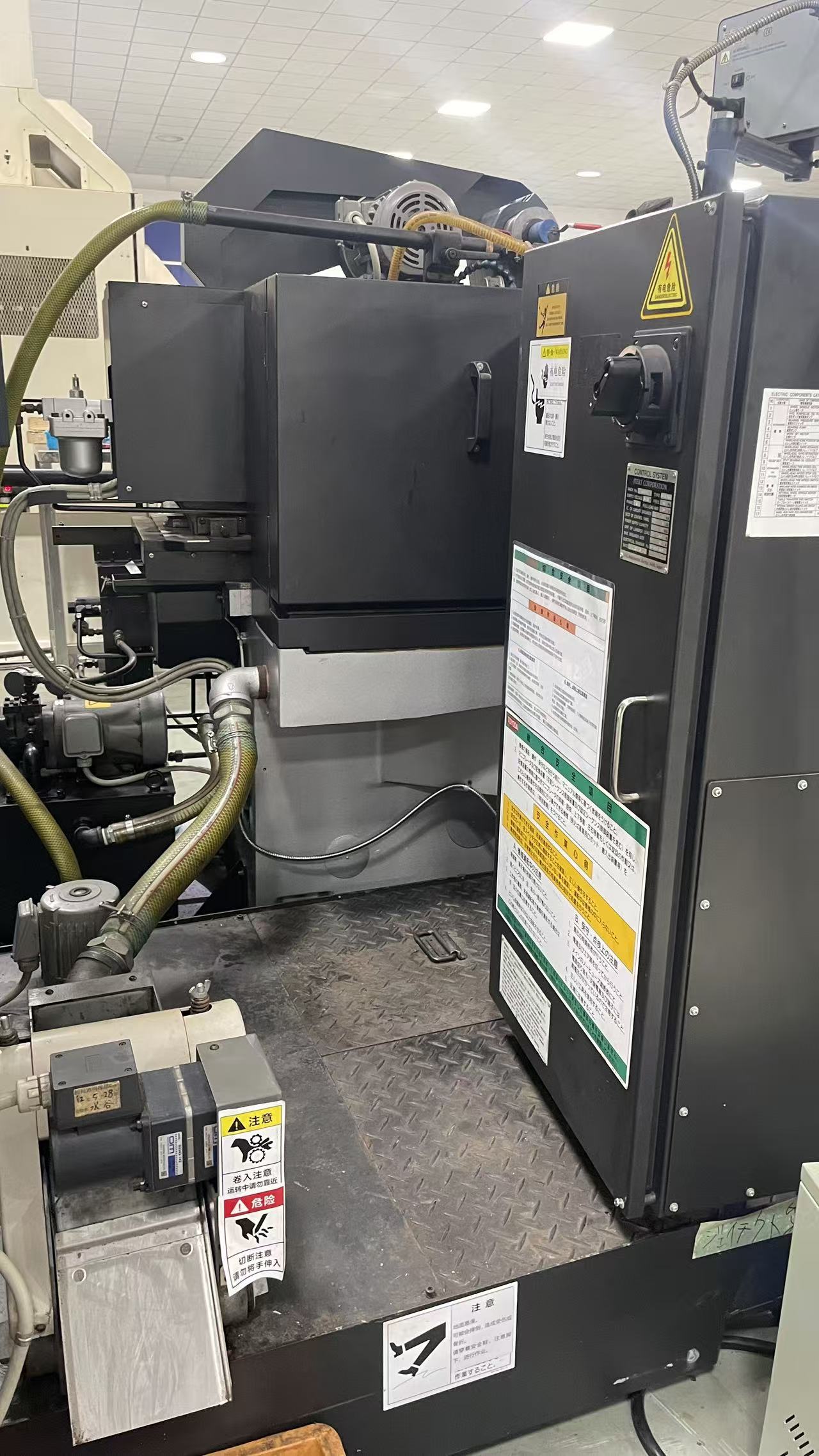

电气供电配置

主电源电压200V，控制回路直流24V

砂轮主轴电机：3.7kW（4极）       工件主轴伺服电机：1.5kW

液压油泵电机：0.75kW（4极）      砂轮静压主轴供油电机：0.25kW（2极）

磨削冷却油泵电机：0.18kW（2极）   主轴冷却机电机：0.08kW

内径磨轴选配电机：0.75kW（2极）   整机总装机容量：11.2KVA【高配13.6KVA】

油品容积

液压油：40L（推荐油品：美孚真空泵油1409）

砂轮主轴静压油：12L【高配15L】（指定油品：美孚真空泵油N3）

磨削切削液：150L

外形重量

设备占地尺寸（宽×纵深）：2.64m×1.84m         整机净重：2900kg

-------以上数据仅供参考 具体以实际为准-----
